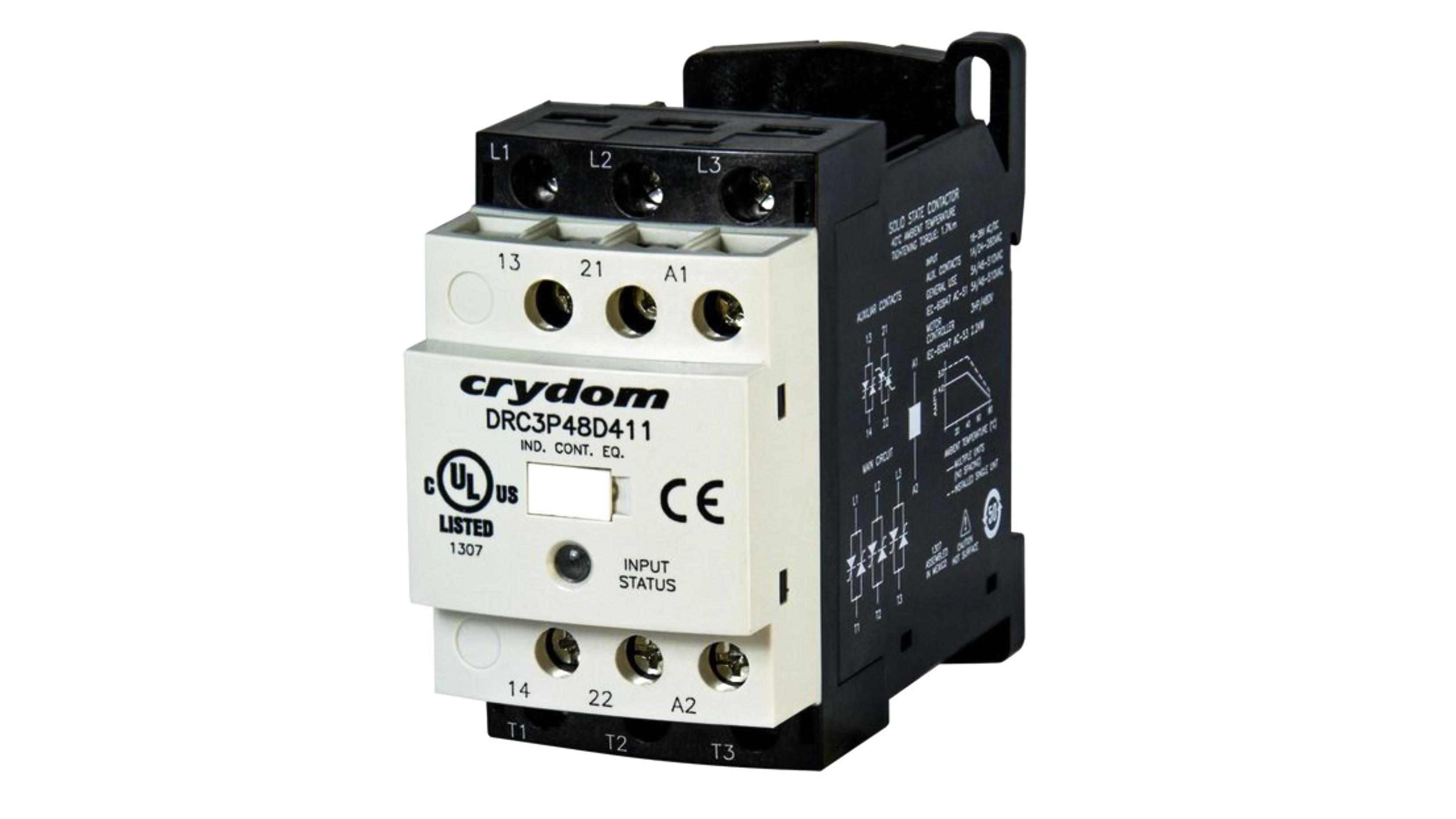

I många decennier har kontaktorer fungerat på så vis att koppartrådslindade spolar har skapat starka magnetfält som fått metalliska kontaktbleck att öppna eller sluta en strömbana. Nu finns modernare kontaktorer som fungerar som transistorer som släpper igenom strömmen eller spärrar för strömmen utan några fysiskt rörliga metalldelar. Bilden nedan visar en halvledarkontaktor 480VAC 5A. Fördelar jämfört med magnetspolekontaktorer: 50 gånger längre livslängd... helt ljudlösa... stötströmtålighet 716A under 20millisekunder... SCCR Short Circuit Current Rating 100`000 (A^2*t)... styrsignal 18-30VAC/VDC 10mA, gäller D-modellerna. Lämpligt att använda ett litet nätaggregat 24VDC i styrkopplingen.

Bilderna nedan visar "Available options". Crydom DRC halvledarkontaktorer finns i väldigt många olika varianter och det är inte alla återförsäljare som själva vet vad det är dom egentligen säljer. Man måste titta på tillverkarens modellbeteckning, sedan granska "Available options" för att se vad just den kontaktorn har för funktioner och egenskaper (innan man köper). DRC3(R)... styrsignal fram/back av 3-fasmotorer med inbyggd konfliktkontroll, väldigt utrymmesbesparande.

Bilden nedan... får jag presentera Fröken "KNX 8-Push-Button Antracit Schneider Electric". Föräldrarna är Schneider Electric. Hon är slank och stilren en verklig skönhet som smälter in i dom allra finaste av salonger. Jag har fattat tycke för en webbutik i U.K. man behöver inte skapa något konto, inklusive moms och frakt så blir priset omkring 1500,- SEK. Det är ungefär 1000,- SEK billigare än vad jag kan finna i Sverige. Åtta stycken tryckknappar. Den här strömbrytaren måste anslutas med KNX-kabel, två tunna kopparledare (se bild) notera att KNX-kabel finns även i vit, ytterdiameter 6,2mm det är tillåtet att förlägga KNX-kabeln i samma VP-rör eller flexslang som 230VAC. Vi kan också klamra KNX-kabel som synlig installation. Om vi i vår KNX-installation inkluderar en "Gateway TP-RF" då kan vår "8-Push-Button" styra vad som helst både kabelanslutna KNX-aktuatorer och RF-aktuatorer. En markis styr man med endast en av de åtta knapparna, för att ändra riktning upp/ner släpp knappen och tryck på nytt. En armatur/armaturgrupp dimras med endast en av de åtta knapparna, kort tryck för av/på... långt tryck för dimra upp... dimra ner släpp knappen och återigen långt tryck. Varför inte programmera en knapp till "släck ner hela huset"... släpp knappen och tryck på nytt "tänd upp hela huset". En knapp kan styra utebelysningen. En knapp kan starta en timer som vattnar utvalda delar av trädgården under en timme. Med KNX är valfriheten i det närmaste total. Man kan ha två sådana "8-Push-Button" intill varandra, men ändå (samma) två tunna kopparledare för anslutning, då har vi 16 snygga små knappar med indikatorlysdioder.

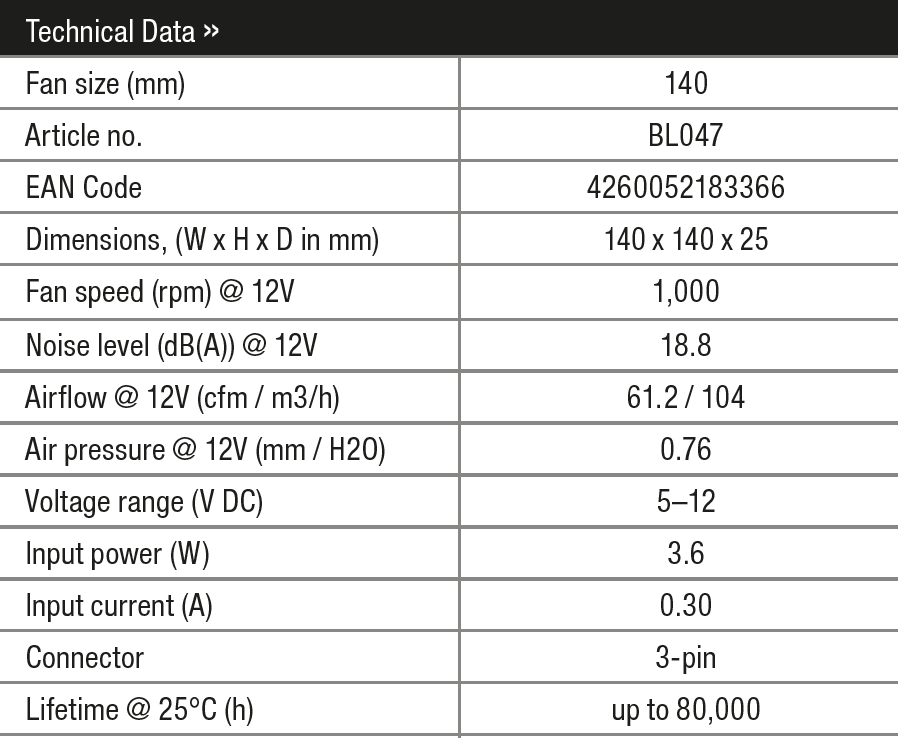

Varmt och fint väder, solen skiner, kvinnorna lättar på blusen och solar fötterna. Själv kör jag med shorts hela dagarna men jag tycker det är varmt ändå. Här kommer ett litet tips som kan ge lite svalka åt dig själv och dina överhettade apparater. En mycket tyst fläkt 12VDC 0,3A 140mm beräknad drifttid 80'000 timmar, så det är bara att blåsa på med ett gott samvete. Står stabilt av sig själv på skrivbordet 129,- SEK inkl. moms.

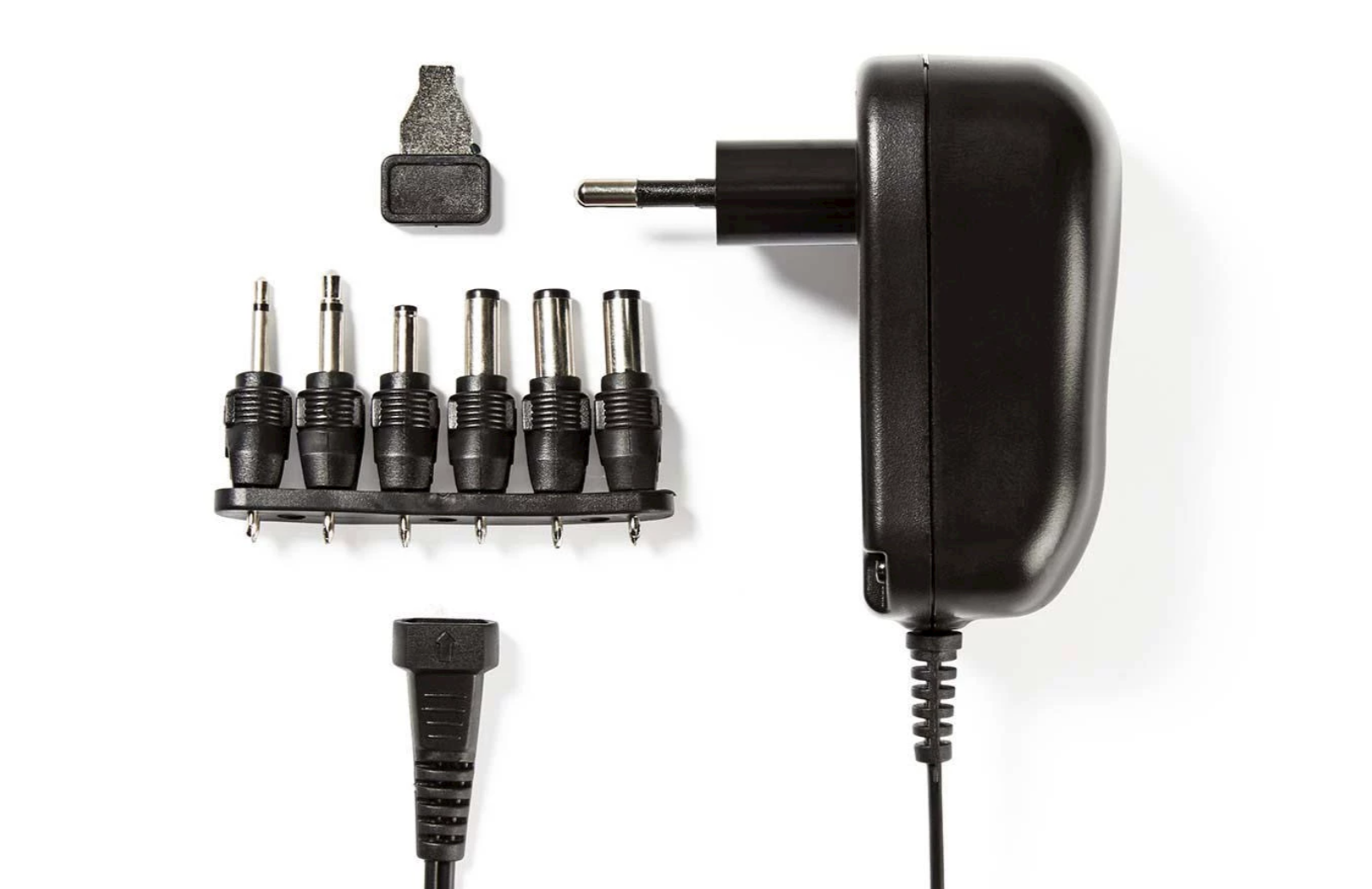

En passande nätadapter 12VDC 1A (centrumhålet = +)  99,- SEK inkl. moms.

2009-06-19 Då Tesla Model S ännu inte hade kommit ut på marknaden. Här en liten tillbakablick en "preview" IAC Building i New York city.

Här presenterar vi en elegant lösning på ett stort problem. Så här ser det ut när man bygger moderna bostäder i betong (se nedan). Det vi ser är ett tunt betonggolv (sett från ovan). Under detta golv finns lägenheter, detta golv är alltså deras tak. Innan den slutliga betonggjutningen av golvet förlägger man många flexibla slangar som helt kommer att inneslutas av betong vid den kommande gjutningen. På bilden ser vi några platser där många flexslangar ansamlas och går ner i golvet, de kommer att ledas till lägenheternas central, icke-elektriker brukar säga "proppskåp". Nu till problemet, vid betonggjutningen promenerar stora tunga betongarbetare omkring på detta golv bestående till stor del av dessa flexslangar som då inte syns, det enda som då syns är ett stort hav av trögflytande blöt betong. Det händer att de kliver på flexslangarna, snubblar på flexslangar som då lossnar och flytande betong rinner då in i flexslangarna. När elektrikerna långt senare skall dra kopparledare i dessa flexslangar, då är det stopp i en del flexslangar. Hur löser man det problemet? Vi får inte betongborra underifrån uppåt i lägenhetstaken, taken skall vara orörda och vackra att betrakta. Och att ovanifrån börja betongborra djupt i betongen är inte heller en perfekt lösning, betongen döljer mycket annat som då kan skadas som vi ser av bilderna.

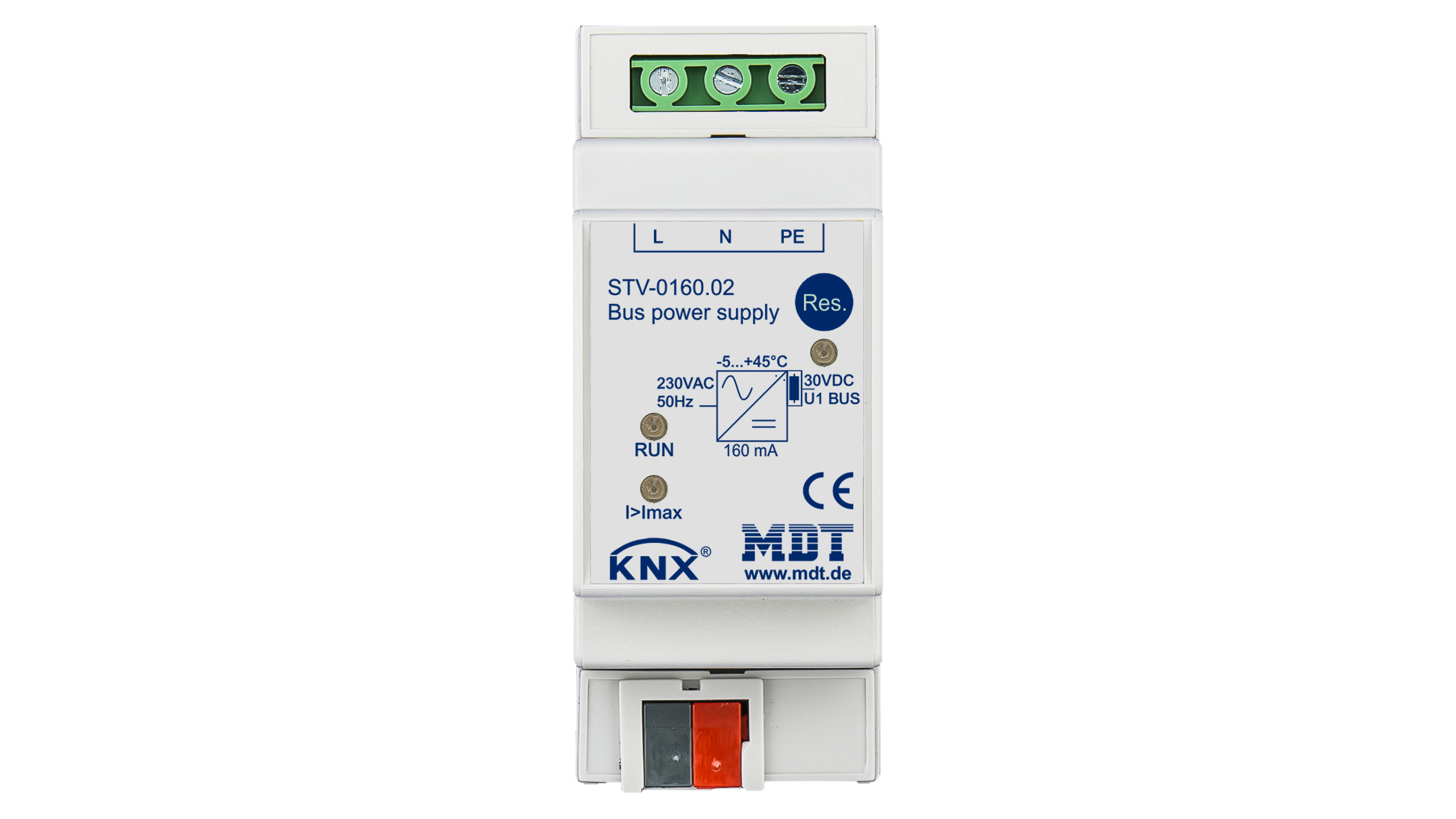

Bilden nedan visar ett nätaggregat för KNX som placeras i centralen "proppskåpet". Det lilla nätaggregatet på bilden ger 30VDC 160mA, varje enskild KNX-apparat har tillåtelse att konsumera högst 10mA, vi kan alltså ansluta 16 stycken KNX-apparater till detta nätaggregat.

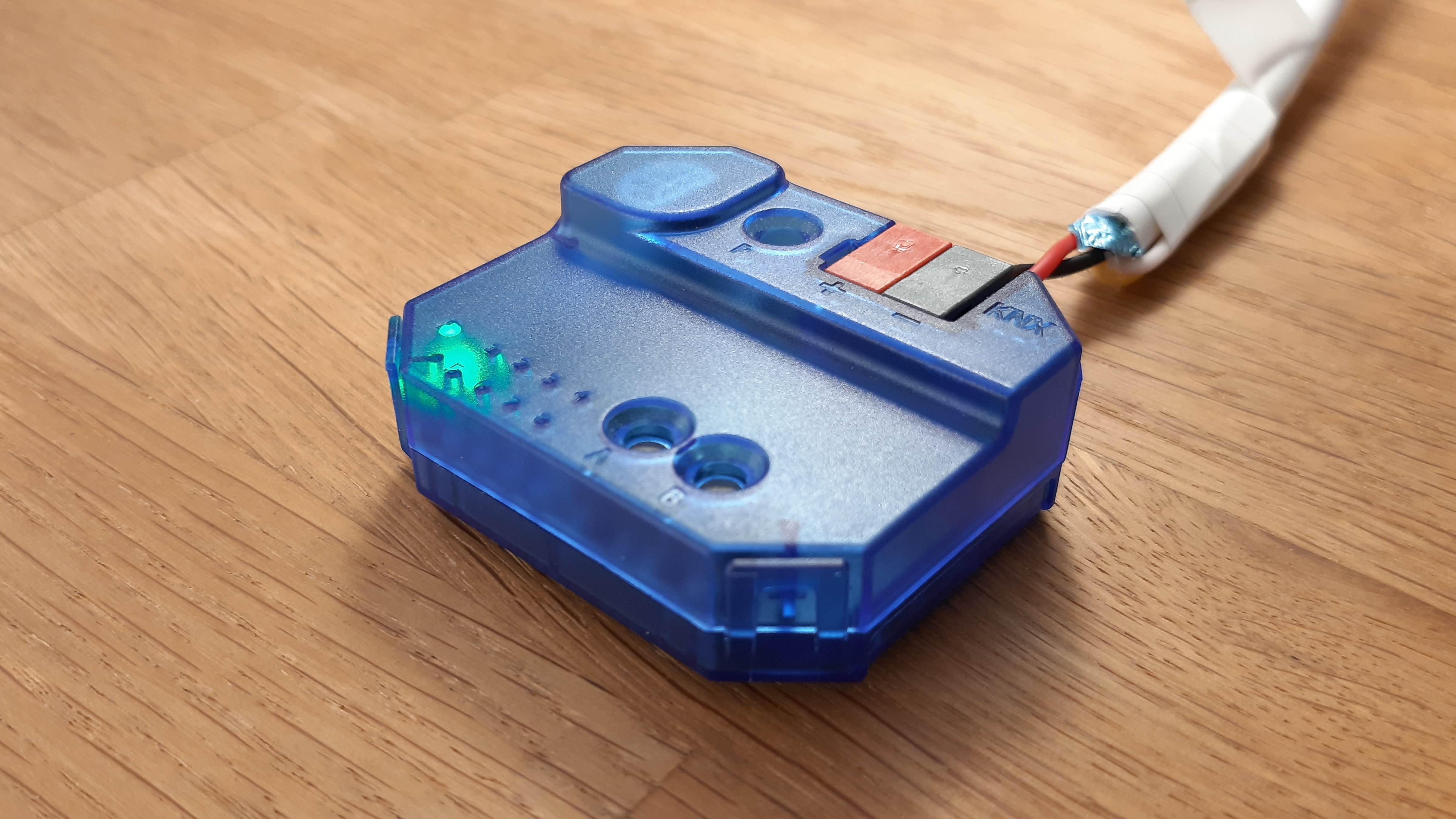

Bilderna här nedanför... KNX RF... små elektriska apparater som kommunicerar genom radio med varandra. Radiovågor passerar lätt genom betongväggar och tak. Bilden nedan visar en "KNX Gateway TP-RF". Inom KNX kallas apparater som omvandlar olika typer av kommunikationsmedia för "Gateway", så att KNX apparater trots sin olikhet kan kommunicera med varandra. TP = Twisted-Pair tvinnade tunna kopparledare... RF = Radio-Frekvens alltså radiokommunikation. För att göra det enkelt för oss kan vi placera Gatewayen mycket nära KNX nätaggregatet i centralen "proppskåpet". Den ansluts med två tunna kopparledare (KNX-kabel) till KNX nätaggregatet.

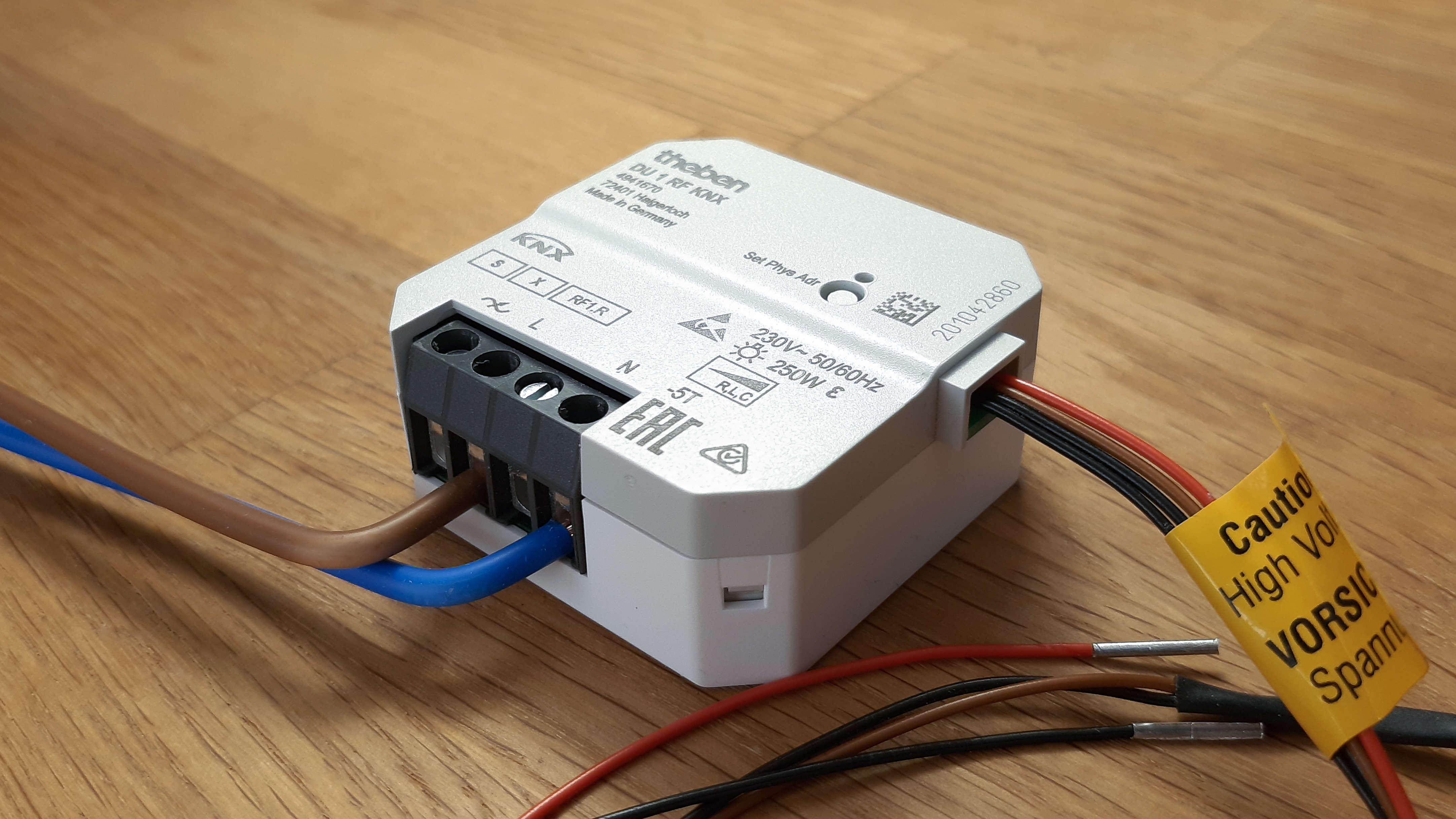

Bilden nedan... den eleganta lösningen... "Theben DU 1 RF KNX", D som i dimmer... det finns också "Theben SU 1 RF KNX", S som i switch... och "Theben JU 1 RF KNX", J som i jalusi (markis). Dessa (Theben) KNX RF apparater kommunicerar med varandra genom (krypterad) radiokommunikation. De tre nämnda RF apparaterna kan fungera som 2-kanals trigger/strömbrytare eller som aktuator, bilden visar en dimmer. På bilden ser vi en gul varningsetikett "High Voltage". Då man har programmerat dimmern att fungera som en 2-kanals strömbrytare (sändare), därefter finns endast 3,3VDC max 0,5mA på röd och brun tunn kopparledare (se bild nedan). Om man kortsluter brun-svart så triggas signal-1... om man kortsluter röd-svart så triggas signal-2. Dessa två signaler kan väljas att aktivera valfria KNX-aktuatorer i en byggnad, såväl trådbundna KNX-deltagare som RF KNX-deltagare, vår "Gateway" sköter det helt automatiskt. På ställen där det är stopp i flexslangar och det skulle bli alltför tidskrävande att betongborra för att kunna förlägga kopparledare (FK-ledare), man kan då placera en Theben RF-deltagare i en apparat dosa bakom en vanlig strömbrytare för att sända signal 1 och 2. Man kan placera en likadan Theben RF-deltagare programmerad att fungera som dimmer eller switch (aktuator), i en tak dosa på något annat ställe i lokalen/byggnaden. Samma lösning kan tillämpas i andra känsliga miljöer/lokaler där det är lite opassande att betongborra och klamra kabel längs väggar och tak. Den tekniska utvecklingen går framåt det är bara att försöka hänga med annars kommer man "på efterkälken". Nedan finns länkar till webbutiker som säljer KNX apparater till bra pris. I Sverige brukar många installationsfirmor handla av SOLAR, Storel, Ahlsell med flera. Priserna brukar vara betydligt högre där men i gengälld så brukar dom bjuda på en kopp kaffe.

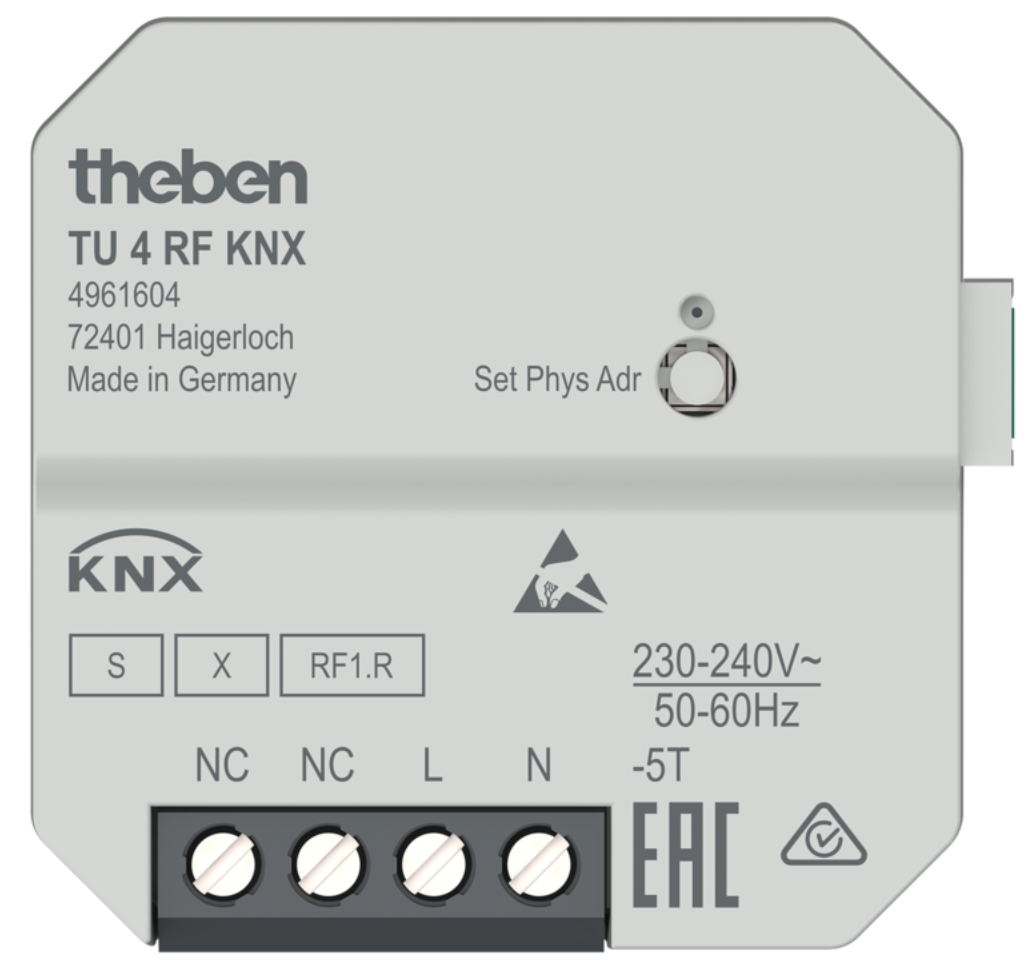

Enligt tyska webbsidor ska den komma ut på marknaden 2020-06 vi väntar och håller tummarna. En liten (ryms i apparat dosa) mottagare av fyra insignaler (kopparledare) + ingång (kopparledare) för temperatursensor... signalerna sänds sedan iväg genom radiokommunikation till den övriga KNX-installationen och kan styra valfria aktuatorer i en byggnad. Den behöver 230VAC matning men det brukar finnas i alla väggar.

Växelriktare som ger en ren sinusvåg som kan lämna upp till 1000W kontinuerligt och 2000W temporärt. Omvandlar 12VDC från exempelvis ett bilbatteri till två stycken jordade 230VAC uttag. Ger en ren sinusvåg lämplig för att strömförsörja datorer och annan känslig elektronisk utrustning. USB-port för laddning av t.ex. mobiltelefon, surfplattor och laptop.
